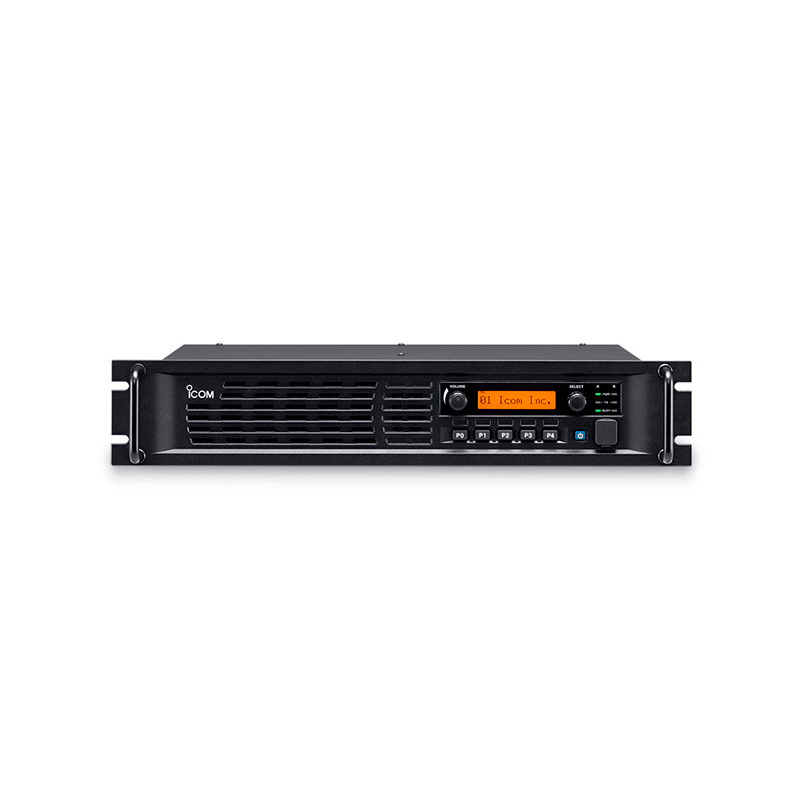

Ретранслятор Icom IC-FR6300

Новая серия ретрансляторов IC-FR6300/5300 представляет собой репитеры IDAS второго поколения, сохраняющий системную совместимость с популярной линейкой IC-FR5000/ IC-FR6000 и имеющий аналогичный корпус. Они выглядят так же, как и IC-FR5000, но имеют совершенно новые CPU / FPGA.
Отправить запрос
Описание
Характеристики

Особенности ретранслятора IC-FR6300:



Масштабируемость систем

Серия IC-FR5300 обеспечивает возможность построения цифровой системы синхронной передачи, имею стабильность частоты ± 0,1 ppm с опорным сигналом 1 pps от антенны GNSS. Функциональность новой серии может быть легко расширена путем установки дополнительной сетевой платы / контроллера UC-FR5300 и программного обеспечения, поставляемого на CF-карте.
В зависимости от плотности связи и покрытия, ваша радиосистема может вырасти из одиночного узла в синхронную систему одновременного вещания (Simulcast) или систему транкинговой связи с несколькими сайтами, чтобы всегда соответствовать вашим потребностям.

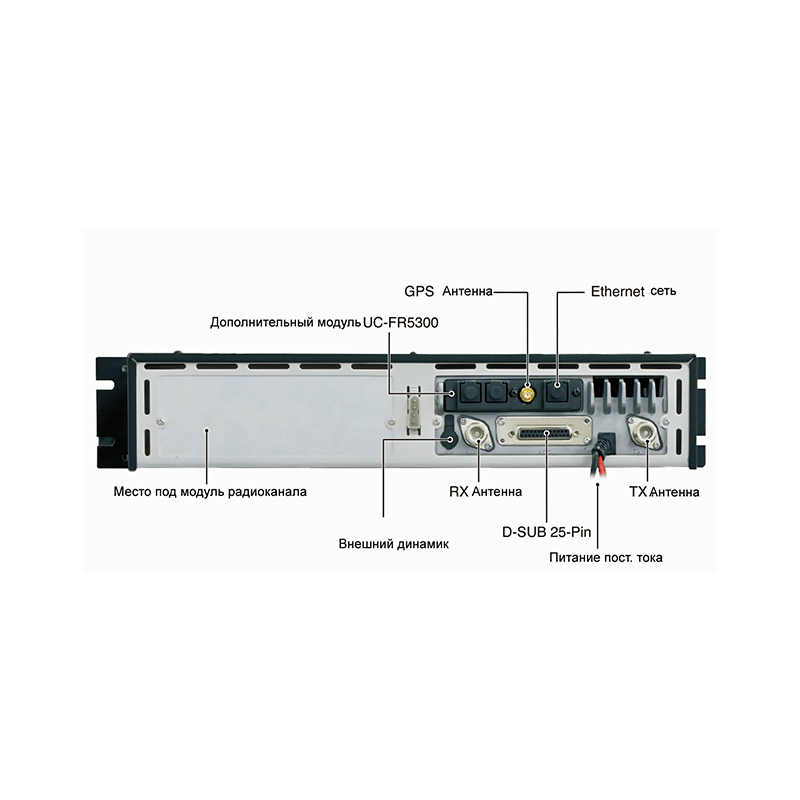

25-контактный разъем для подключения аксессуаров D-SUB

Серия IC-FR5300 имеет программируемый 25-контактный вспомогательный разъем D-SUB для подключения внешних устройств дистанционного управления. Также сигналы модуляции / демодуляции могут вводиться / выводиться через разъем D-SUB.

Выходная мощность 50 Вт при рабочем цикле 50% или 25 Вт при рабочем цикле 100%

Используя высокоэффективный усилитель мощности, серия IC-FR6300 обеспечивает надежную работу в 100% рабочем цикле при выходной мощности 25 Вт. При работе на высокой мощности 50 Вт ретранслятор работает с рабочим циклом 50%. (Температура окружающей среды: 25 ° C )

Возможность установки двух радиочастотных модулей в одно шасси

В серии IC-FR5300 есть внутреннее пространство для установки второго ВЧ-блока. Два модуля RF * могут быть установлены и работать независимо. Светодиоды на передней панели показывают состояние обоих каналов.
* Требуется дополнительный модуль UR-FR6300.

Цифровой / аналоговый смешанный режим и многотональная группа с использованием CTCSS, DTCS Tone и RAN

Серия IC-FR5300 может принимать каналы как в аналоговом, так и в цифровом режимах и передавать в любом режиме, в зависимости от программирования. Он декодирует аналоговые системы CTCSS и DTCS, а также цифровые RAN (номера радиодоступа) для каждого канала (до 16 тонов / кодов) и передает полученный сигнал по выходной линии связи с указанным тоном / кодом.

32 канала и 5 программируемых кнопок

12-значный буквенно-цифровой дисплей, 5 программируемых кнопок, 32 канала памяти и внутренний динамик позволяют использовать ретранслятор в качестве простой базовой станции или для проверки активности ретранслятора. На ЖК-дисплее отображается различная текстовая и кодовая информация.

Удаленное управление по IP

Когда серия IC-FR6300 подключена к IP-сети через дополнительную плату сетевого контроллера UC-FR5300, программирование ПК и установка IP-адреса могут выполняться удаленно. Ловушки (trap) SNMP и системный журнал могут быть отправлены оператору для удаленного мониторинга.


Другие свойства Icom IC-FR6300

Низкопрофильный монтаж в 19-дюймовую стойку высотой 2U
Функция голосования (voting) для приемника улучшает возможности двусторонней связи абонентских станций в полевых условиях
Программное обеспечение удаленного коммуникатора RC-FS10 превращает компьютер в диспетчерскую станцию для связи с радиотерминалами через ретранслятор
Передача кодов CW ID
Настройка приоритета PTT (микрофон, внешняя PTT или работа ретранслятора)
5-тоновый декодер (Только для аналогового режима)
Кодер / декодер DTMF
Предупреждение о низком напряжении

Варианты систем и дополнительных комплектаций:

1) Аналоговая конвенция
2) Simulcast конвенция: UC-FR5300 (поставляется с CF-FR5300SC) и антенна GNSS UX-241
3) Мультисайтовая конвенция: UC-FR5300 (поставляется с CF-FR5000MC)
4) Односайтовый транкинг: UC-FR5300
5) Мультисайтовый транкинг: UC-FR5300 (поставляется с CF-FR5000MT)


Для приобретения ретрансляторов Icom просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Частотный диапазон (зависит от версии)
400-470 МГц
Количество каналов
32 канала / 1 зона
Расстояние между каналами (зависит от версии)
6,25 / 12,5 / 25 или 7,5 / 15/30 кГц
Требования к источнику питания
13,6 В постоянного тока
Диапазон рабочих температур
От -30 ℃ до + 60 ℃
Передатчик
Выходная мощность RF (Hi, L2, L1) (зависит от версии)
50 Вт, 25 Вт, 5 Вт
Побочные излучения
80 дБ тип. (TIA-603) 0,25 мкВт (≤ 1 ГГц), 1,00 мкВт (> 1 ГГц) (EN301 166, EN 300 086)
Стабильность частоты
± 1,0 ppm или меньше ± 0,1 ppm или меньше (с поправкой GNSS)
Гармонические искажения звука
0,8% тип. (1 кГц, отклонение 40%) (TIA-603) 0,8% тип. ( 1 кГц, отклонение 40%) (EN 300 086)
Приемник
Выходная мощность аудио
3,9 Вт тип. (при искажении 5% и нагрузке 4 Ом)
